项目背景

黄骅位于渤海湾西岸，周边聚集了一批输送机械、港口设备及托辊加工企业。托辊作为带式输送机的回转支撑部件，生产批量大、规格多，长期处于粉尘、潮湿或户外环境，表面防腐处理直接关系到整机的使用寿命。当地一家托辊生产企业在产能扩充过程中，计划用连续化的粉末喷涂线替换原有的人工刷涂和空气喷涂作业。展耀涂装结合托辊的细长圆柱结构、两端轴承座的装配要求，以及客户厂房的实际尺寸，对该托辊喷粉线做了整体工艺规划与设备布置。

客户痛点

这家企业此前的涂装方式以人工为主，几个问题比较突出：

涂层均匀性难控制。 托辊是回转体，人工喷涂时圆周方向容易出现一侧厚、一侧薄的情况，局部膜厚不足会影响防锈能力，膜厚过厚又会在固化后开裂或流挂。

精密部位保护费时。 托辊两端需要压装轴承和密封件，轴头与轴承座内孔在涂装阶段必须保持清洁。手工贴胶带、包纸的方式效率低，且返修率高。

产能跟不上前后工序。 托辊的前道加工和装配已经形成节拍，末端涂装靠人工完成，成了整条生产流的瓶颈，订单旺季常常积压。

环保合规压力。 传统溶剂型涂料在使用过程中涉及 VOC 排放，当地环保要求趋严，企业希望转向粉末涂料这类基本无溶剂的工艺。

场地条件受限。 客户厂房为既有建筑，长、宽、高都已固定，要在其中排下前处理、喷粉、固化、冷却几个区段，对产线走向和空间利用提出了要求。

定制方案

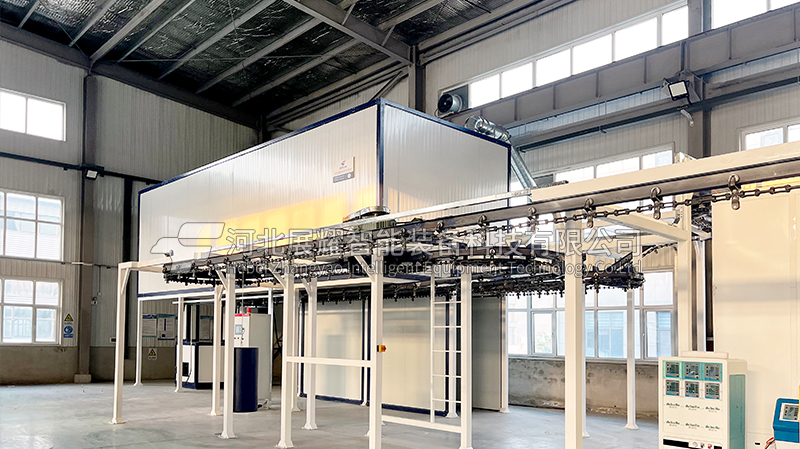

展耀涂装按照"前处理—喷涂—固化"的连续工艺，为该项目规划了悬挂输送式的托辊粉末喷涂流水线，主要做法如下。

工艺路线

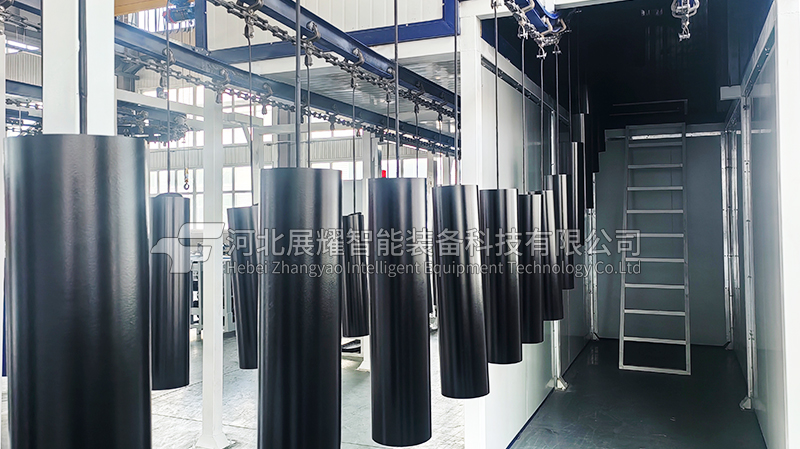

上线挂件 → 前处理（脱脂、水洗、表调、磷化、水洗、脱水烘干）→ 静电粉末喷涂 → 粉末固化 → 强制冷却 → 下线检验。托辊以轴端挂在专用挂具上，随悬挂链连续行进。

前处理设计

托辊多为冷轧管或焊接钢管，表面带有油污和轻微氧化皮。采用喷淋式前处理，配合脱脂和低温磷化，在钢铁表面形成一层转化膜，为后续粉末附着提供基础。磷化后的水洗和脱水烘干要到位，避免残留液带入粉房影响涂层外观。

旋转喷涂与粉房布置

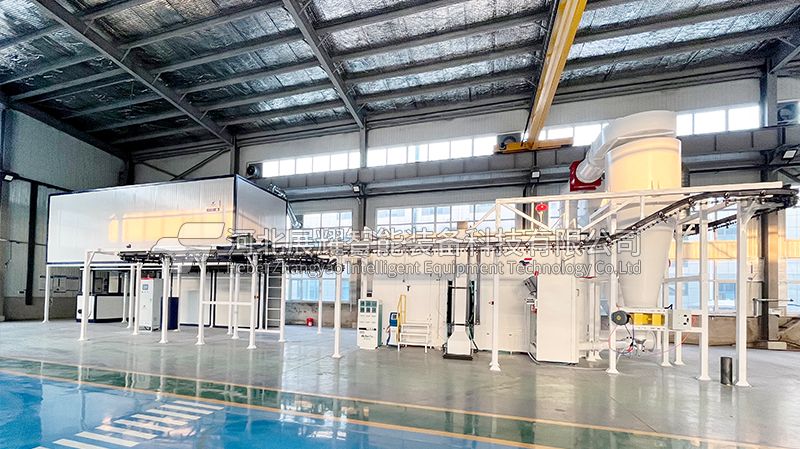

托辊进入喷粉室后，挂具带动工件绕轴线匀速旋转，喷枪沿轴向排布，使粉末在圆周方向均匀沉积。这种"随行旋转+轴向布枪"的方式，比固定工位喷涂更利于回转体获得一致膜厚。粉房配置滤芯回收装置，未吸附的粉末经回收后可二次利用，有助于控制材料损耗。

遮蔽与挂具

两端轴承座压装面和轴头在喷涂前用专用保护套遮蔽，固化后摘除。挂具按托辊长度分段设计，兼顾不同规格的混线生产。

固化炉与温控

根据所选粉末的固化窗口设定炉温与链速，热风循环结构用于减少炉内温差，保证同一炉次内的托辊固化程度接近。链速与炉长共同决定工件在炉内的有效时间，需要在试产阶段结合膜厚和外观做调整。

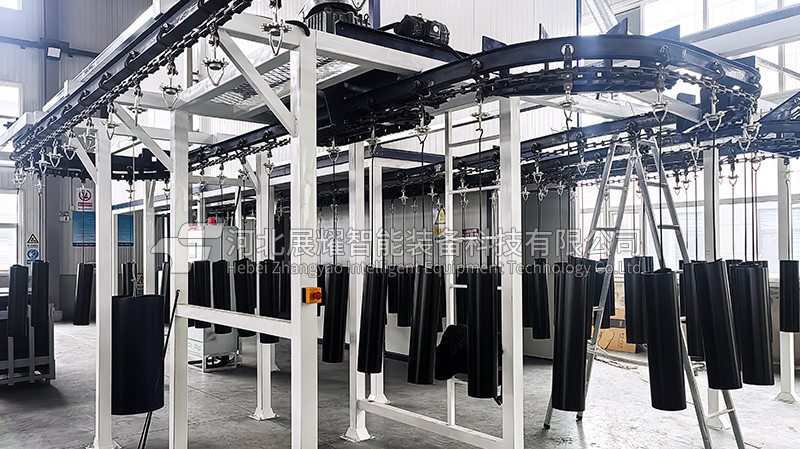

输送与节拍

悬挂输送链的线速度和挂具间距，按客户前后工序的产出节拍确定，使喷粉段既不过载也不空转。产线走向结合厂房柱距和通道做了折返或 U 形布置，以适配既有空间。

项目成果

整线投产后，托辊表面涂层的一致性较改造前有明显改善，圆周方向膜厚偏差收窄，减少了因局部偏薄导致的早期锈蚀。旋转喷涂配合粉末回收，使粉末材料的实际使用损耗下降，返修比例也随之降低。连续化的布置让涂装段与前后工序衔接更顺畅，旺季积压情况得到缓解。改用粉末涂料后，现场基本不再涉及溶剂挥发，环保管理更可控。操作环节对熟练工的依赖程度降低，新员工经短期培训即可上岗。

客户反馈

项目交付并稳定运行一段时间后，客户就挂具结构和部分规格的链速给出了优化建议，双方对托辊喷粉线的工艺稳定性给予认可。后续客户根据产品规格变化，对粉房喷枪数量和固化曲线做了针对性调整。

【获取更多详情】

FAQ

托辊适合用粉末喷涂而不用油漆喷涂吗？

托辊多为户外或粉尘环境使用，对耐腐蚀和耐磨有一定要求。粉末涂层在附着力、耐盐雾和边角覆盖方面表现稳定，且施工过程基本不释放溶剂，现场环保压力小。若产品设计或使用环境对涂层厚度、颜色有特定要求，也可改用喷漆工艺，二者按实际工况选择。

托辊喷粉时两端轴承座和轴头怎么处理？

一般在喷涂前用专用保护套或工装将轴承座压装面、轴头及内孔遮蔽，固化后摘除即可。保护套需与挂具配合定位，避免遮挡喷涂面或松动脱落。对于批量生产的托辊，专用遮蔽工装比手工贴覆效率更高，也更容易保证一致性。

托辊粉末喷涂线主要包含哪些设备？

一条完整的托辊喷粉线通常包括前处理设备（脱脂、磷化、水洗、烘干）、悬挂输送系统、静电喷粉室及回收系统、粉末固化炉、冷却段，以及电控与温控单元。具体配置会随产品尺寸、产能和厂房条件变化，例如细长托辊更依赖旋转喷涂和轴向布枪来保证膜厚均匀。
