项目背景

　　高速公路护栏板、交通防护设施长期应用于户外环境，需要面对风沙、紫外线、温差变化以及雨雪天气等影响，因此产品表面的防腐处理工艺直接关系到使用寿命和外观稳定性。

　　随着交通基础设施建设和护栏产品制造工艺的发展，越来越多护栏板生产企业开始采用静电粉末喷涂工艺替代传统油漆喷涂方式。粉末涂装具有无溶剂挥发、涂层利用率较高、自动化程度适应性强等特点，适合大批量金属构件连续化生产。部分新疆地区护栏及金属防护产品项目也采用喷塑、喷粉及固化工艺完成表面处理。

　　本项目为新疆地区护栏板粉末喷涂线建设项目。根据客户产品结构、生产工艺需求以及现场条件，展耀涂装围绕护栏板尺寸特点、输送方式、喷涂覆盖要求以及后续生产管理需求，对整线工艺进行了规划设计。

　　项目重点解决护栏板连续输送、表面处理、粉末喷涂均匀性以及固化质量控制等问题，实现护栏板产品从前处理到成品下线的连续化生产。

客户需求分析

　　护栏板通常具有长度较长、板面面积较大、结构存在加强槽等特点。在喷涂过程中，需要保证工件表面各区域能够获得稳定覆盖，尤其是折弯位置、边缘区域以及结构凹槽位置。

根据项目需求，本次粉末喷涂线设计主要考虑以下几个方面：

1. 满足护栏板连续生产需求

　　护栏板属于典型的大批量金属制品，生产过程中需要减少人工搬运，提高工件流转效率。因此，输送系统需要结合产品长度、重量以及生产节拍进行设计。

2. 保证喷粉覆盖效果

　　护栏板表面面积较大，单纯依靠人工喷涂容易受到操作经验影响。项目采用静电粉末喷涂方式，通过自动喷枪与人工补喷相结合的方式，提高复杂区域覆盖能力。

3. 适应户外防腐应用要求

　　交通护栏长期处于户外环境，对涂层附着力、耐候性以及整体防护效果有较高要求。因此，前处理和固化工艺成为生产线设计的重要环节。

4. 控制生产运行稳定性

　　粉末喷涂生产线涉及输送、喷粉、回收、固化、电控等多个系统，需要保证各设备之间工艺衔接合理，方便后期操作和维护。

项目方案设计思路

　　展耀涂装根据护栏板产品特点，对生产流程进行了整体规划。整线采用连续输送结构，工件按照：上件 → 前处理 → 烘干 → 静电粉末喷涂 → 粉末固化 → 冷却 → 下件的工艺流程运行。

在方案设计过程中，重点关注以下几个方面：

· 输送系统设计

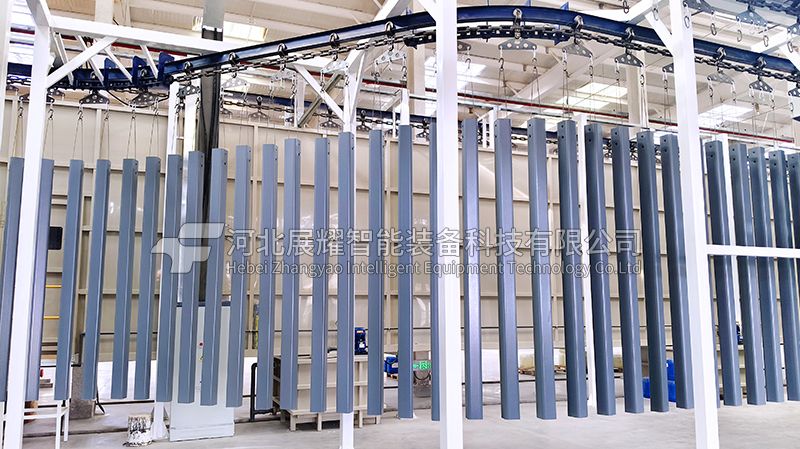

　　护栏板尺寸较长，需要合理规划挂具间距和输送轨迹，避免运行过程中出现摆动，同时保证喷涂区域内工件运行稳定。根据实际生产需求，可采用悬挂输送或其他适配输送方式，使护栏板能够连续经过各工艺区域。

· 喷粉区域设计

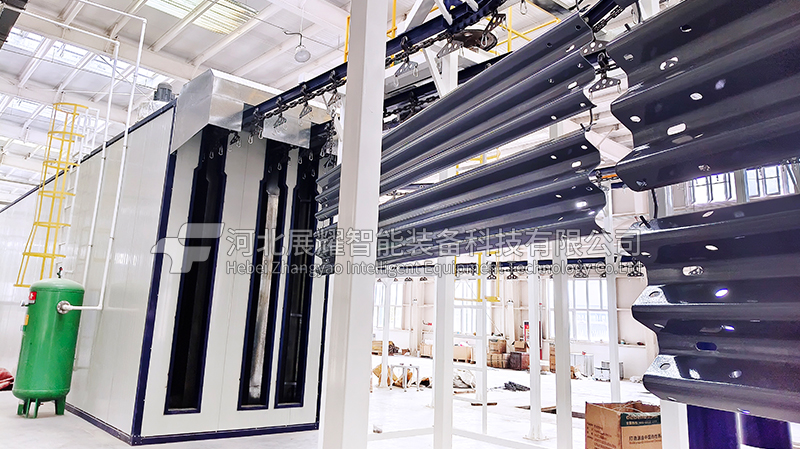

　　喷粉房是粉末涂装线的重要组成部分，需要兼顾喷涂空间、粉末回收以及操作维护。项目根据护栏板尺寸设计喷粉区域，通过自动喷枪完成主要喷涂作业，并结合人工补喷方式处理局部区域，提高整体覆盖效果。

· 固化工艺设计

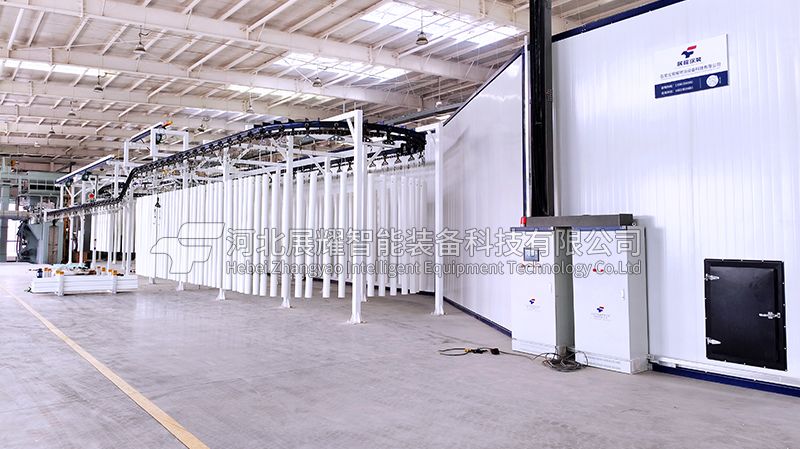

　　粉末喷涂完成后，需要进入固化炉进行加热，使粉末熔融流平并形成连续涂膜。固化炉设计需要结合护栏板尺寸、粉末类型以及生产节拍确定温度控制方式和炉体结构，使工件受热更加均匀。

展耀涂装解决方案（整线配置）

针对新疆护栏板粉末喷涂项目，展耀涂装提供整线设备规划，主要包括：

1. 前处理系统

前处理是保证粉末涂层附着效果的重要工序。

根据产品材质和表面状态，可配置：

脱脂处理；

水洗处理；

表调或其他表面处理工艺；

烘干系统。

通过前处理去除工件表面的油污、杂质，提高后续喷粉工序稳定性。

2. 自动输送系统

输送系统贯穿整条生产线。

主要作用包括：

实现护栏板连续运输；

保证工件进入各工序位置准确；

降低人工搬运频率；

方便生产过程管理。

针对护栏板长度特点，输送结构需要充分考虑运行空间和设备布局。

3. 静电粉末喷涂系统

  喷粉系统采用静电喷涂原理，使粉末颗粒在电场作用下吸附于工件表面。

  主要配置包括：

自动喷枪系统；

喷粉房；

粉末回收系统；

控制系统。

喷粉过程中，未附着粉末经过回收处理后，可根据工艺要求进行再利用，减少粉末浪费。

4. 粉末固化炉

固化炉用于完成粉末涂层成膜过程。

设备设计重点包括：

炉体保温结构；

热风循环系统；

温度控制系统；

工件运行空间。

合理的热循环设计能够帮助工件获得更加稳定的固化条件。

5. 电气控制系统

生产线采用集中控制方式，对输送速度、喷粉设备运行状态、固化温度等进行管理。

通过控制系统，可以方便操作人员查看设备运行状态，提高生产管理便利性。

项目特点

1. 针对护栏板结构进行工艺规划

护栏板不同于普通小型金属件，其长度较大、板面结构特殊。

项目设计过程中结合产品特点，对输送路径、喷粉空间以及固化区域进行了匹配，使设备布局更加符合实际生产需求。

2. 自动喷涂与人工补喷结合

护栏板部分区域存在结构变化，完全依靠固定喷枪可能存在覆盖不足情况。

项目采用自动喷涂为主、人工辅助处理的方式，在保证生产效率的同时兼顾复杂位置喷涂需求。

3. 注重粉末回收利用

粉末喷涂过程中会产生一定量未附着粉末，通过回收系统进行集中处理，有助于降低生产过程中的材料损耗。

4. 适应新疆地区生产环境

新疆部分地区气候特点明显，冬季低温、风沙环境以及昼夜温差较大。

设备设计过程中，需要关注厂房环境、设备保温以及运行稳定性，使生产线能够适应当地生产条件。

项目应用价值

护栏板粉末喷涂线投入使用后，可帮助企业建立更加规范的金属表面处理流程。

相比传统分散式人工喷涂方式，自动化粉末喷涂生产线具有以下应用价值：

工艺流程更加标准化；

产品喷涂一致性更容易控制；

减少人工搬运环节；

便于批量化生产管理；

满足护栏板产品长期户外应用需求。

对于需要扩大生产规模或升级现有喷涂工艺的护栏生产企业，合理规划粉末喷涂线能够提升整体制造能力。

护栏板为什么适合采用粉末喷涂工艺？

护栏板属于典型户外金属防护产品，对表面防腐要求较高。

粉末喷涂工艺主要包括：

前处理 → 粉末喷涂 → 固化成膜

三个核心阶段。

其中：

前处理决定涂层基础

如果工件表面存在油污、锈蚀或杂质，会影响粉末与基材之间的结合效果。因此，合理的前处理工艺是保证涂装质量的重要基础。

喷粉决定涂层均匀性

静电喷粉利用电荷吸附作用，使粉末附着于金属表面。对于护栏板这类大面积工件，需要合理设计喷枪位置、喷涂距离以及运行速度。

固化影响成品性能

粉末经过加热后发生熔融、流平和固化，形成连续涂层。因此，固化炉温度均匀性和运行稳定性会影响涂装效果。

展耀涂装根据护栏板产品特点进行工艺规划，通过粉末喷涂设备、输送系统以及固化设备的组合设计，为交通护栏、金属防护设施等产品提供相应的涂装生产线解决方案。
